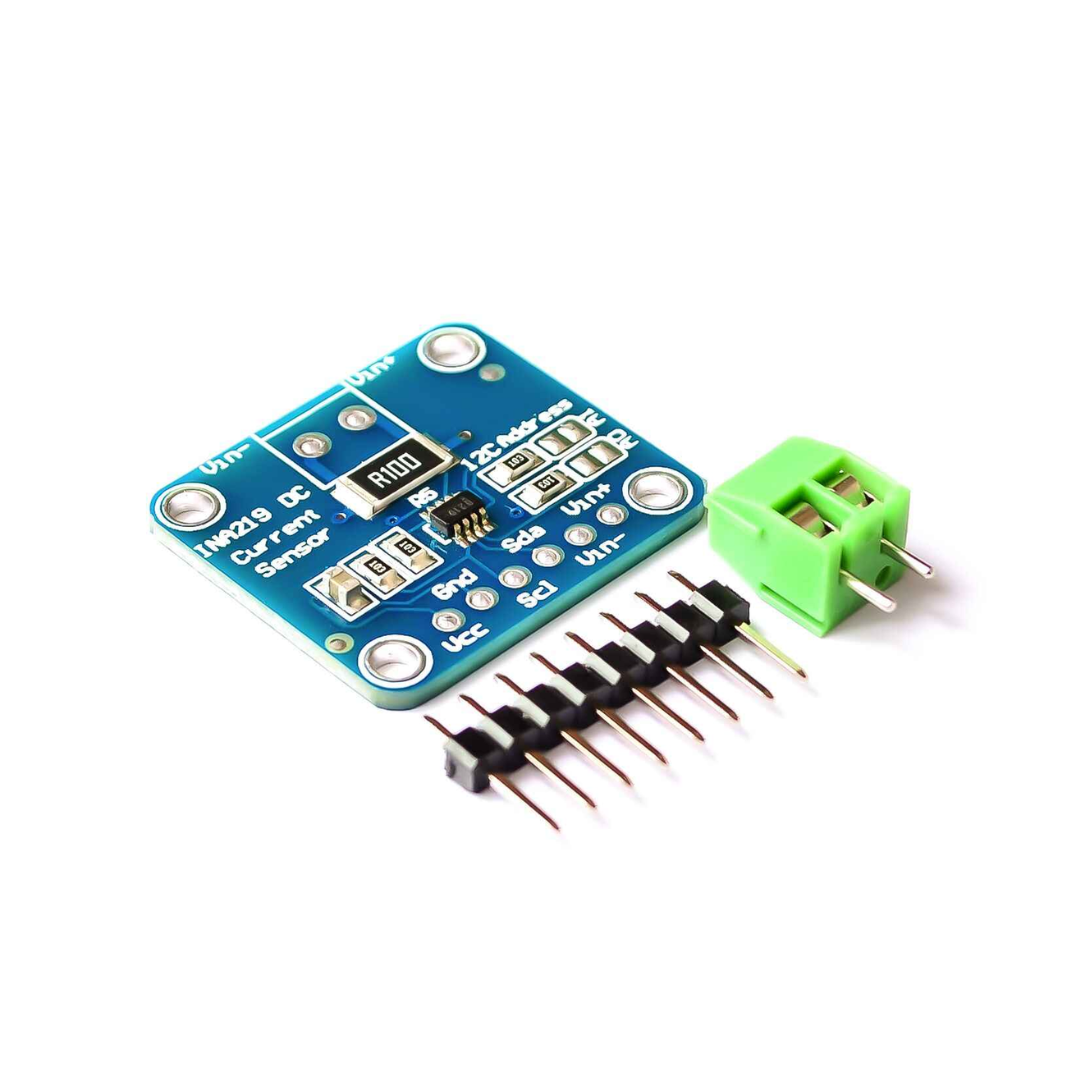

El módulo INA219 es un sensor de corriente y voltaje de alta precisión que combina mediciones de voltaje en el bus y caída de voltaje en resistencia shunt para calcular potencia de forma exacta. Perfecto para aplicaciones donde el monitoreo energético es crítico: gestión de baterías, sistemas solares, robótica y dispositivos de bajo consumo.
Con interfaz I2C y calibración programable, ofrece lecturas directas en Amperios y Vatios sin necesidad de cálculos complejos. Su diseño compacto y bajo consumo lo hacen ideal para sistemas embebidos y proyectos IoT.
🔧 ESPECIFICACIONES TÉCNICAS:
-
Chip Principal: INA219
-
Interfaz: I2C (SDA/SCL)
-
Voltaje de Alimentación: 3.0V – 5.5V
-
Voltaje Medible: 0V – 26V DC
-
Corriente Bidireccional: ±3.2A
-
Resolución ADC: 12 bits
-
Precisión: ±1% (-40°C a +85°C)
-
Offset Máximo: 100µV
-
Velocidad I2C: Hasta 3.4 MHz
-
Dirección I2C: Configurable (A0, A1)
-
Promediado: Hasta 128 muestras
-
Dimensiones: 25mm × 20mm
-
Paquete: SOT23 montado en PCB
