El módulo AD8232 es un sensor de ritmo cardíaco tipo ECG (electrocardiograma) diseñado para medir la actividad eléctrica del corazón de forma precisa y confiable.
Gracias a su amplificador operacional integrado, filtra el ruido generado por el movimiento o interferencias, proporcionando una señal clara de los intervalos PR y QT.
Este módulo incluye conexiones para los tres electrodos (RA, LA y RL) y un LED indicador que parpadea al ritmo del pulso.
Es perfecto para proyectos de monitoreo biomédico, investigación médica, educación y sistemas de salud IoT, compatible con Arduino, ESP32 y otras plataformas de desarrollo.
🔧 Especificaciones técnicas:
-
⚙️ Modelo: AD8232
-
🔋 Voltaje de alimentación: 3.3 V
-
🎛️ Tipo de salida: Analógica
-
🧲 Pines de salida: SDN, LO+, LO−, OUTPUT, 3.3V, GND
-
⚡ Pines para sensores: RA (Right Arm), LA (Left Arm), RL (Right Leg)
-
💡 LED indicador: Sí, parpadea al ritmo cardíaco
-
🔌 Jack para electrodos: 3.5 mm
-
📏 Dimensiones: 35 mm × 28 mm
-
🌡️ Temperatura de funcionamiento: -40 a 85 °C
-
🔩 Montaje: Con orificios para sujeción
-
🔗 Largo del cable EMG: 65 cm

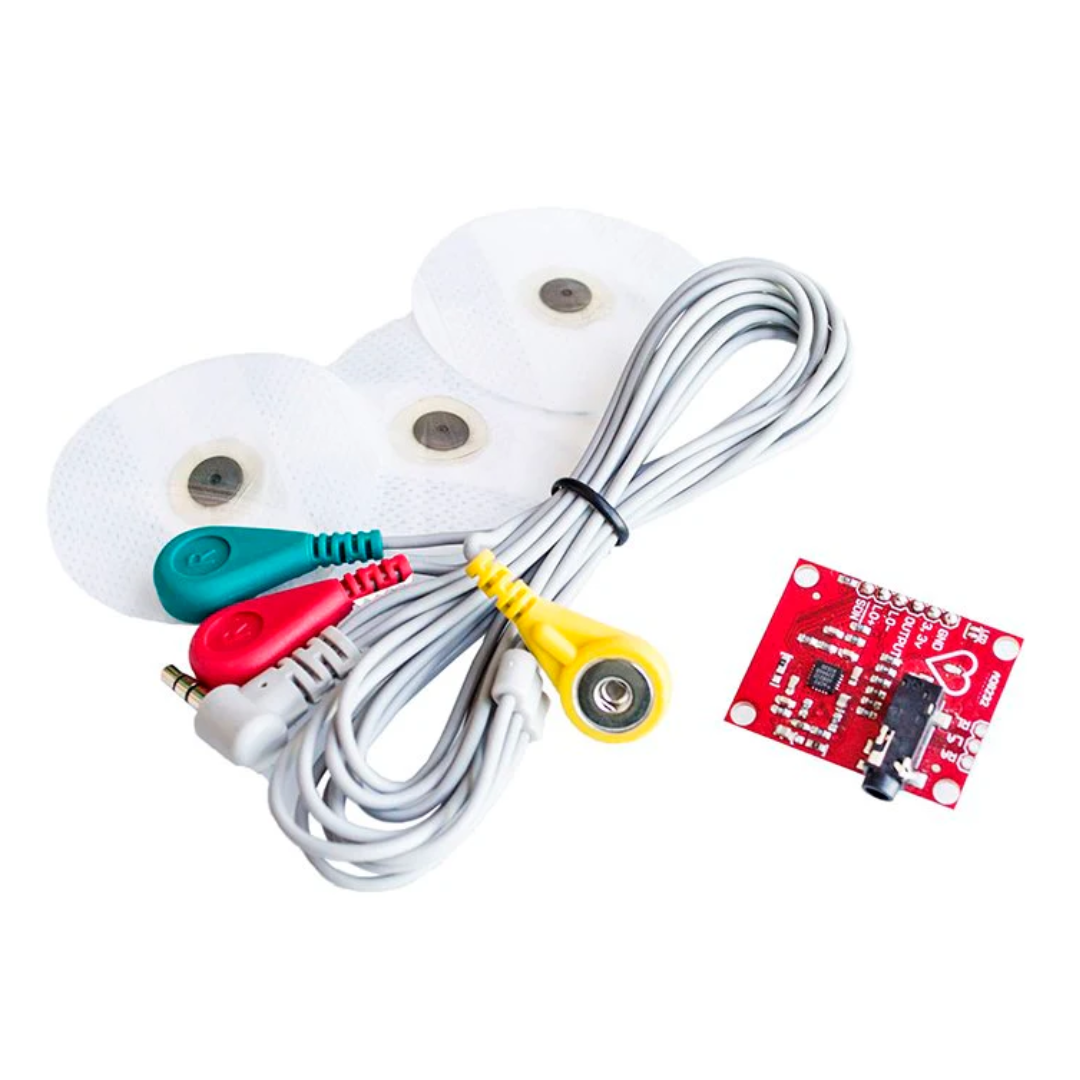

📦 Incluye:
-
1 × Módulo sensor ECG AD8232
-
1 × Cable de conexión EMG (65 cm)
-
3 × Electrodos de superficie reutilizables
